V oblasti manipulácie s tekutinou sú samoprimujúce čerpadlá rozhodujúcou súčasťou, ktoré sa široko využívajú v rôznych odvetviach pre ich schopnosť evakuovať vzduch z sacieho linky a priviesť sa bez vonkajšej pomoci. Ako špecializovaný dodávateľ čerpadla s vlastným propagáciou som bol svedkom z prvej ruky dôležitosť pochopenia vzťahu týchto čerpadiel hlavy - tok týchto čerpadiel. Tento vzťah je základom výberu správneho čerpadla pre konkrétnu aplikáciu, zabezpečovanie optimálneho výkonu a maximalizáciu účinnosti.
Pochopenie základov hlavy a toku
Predtým, ako sa ponoríte do vzťahu s tokom hlavy - je nevyhnutné definovať, čo znamenajú hlava a tok v kontexte čerpadiel s vlastnými propagáciami. Prietok, často meraný v galónoch za minútu (GPM) alebo kubických metrov za hodinu (m³/h), sa týka objemu tekutiny, ktorý sa čerpadlo môže pohybovať v danom časovom rámci. Predstavuje kapacitu čerpadla na prenos kvapaliny z jedného miesta na druhé.
Na druhej strane, hlava je miera energie, ktorú čerpadlo prepožičiava tekutine. Zvyčajne sa vyjadruje v nohách (ft) alebo metroch (m) a zodpovedá za zvislú vzdialenosť, ktorú musí tekutina zdvihnúť (statická hlava), tlak potrebný na prekonanie trenia v potrubiach a prístrojoch (trecia hlava) a akýkoľvek ďalší tlak potrebný na prevádzkovanie systému (tlaková hlava).
Krivka hlavy - tok
Vzťah medzi hlavou a tokom je graficky reprezentovaný krivkou toku hlavy, tiež známa ako výkonnostná krivka. Táto krivka je životne dôležitým nástrojom pre výber čerpadla a návrh systému. Ukazuje, ako sa hlava pumpy mení, keď sa prietok mení.
Pre čerpadlá s vlastným propagáciou má krivka hlavy - prietok vo všeobecnosti negatívny sklon. To znamená, že so zvyšovaním prietoku sa hlava znižuje. Dôvodom je to, že s čerpaním viac tekutín musí čerpadlo tvrdšie pracovať na prekonaní zvýšeného trenia a iných odporov v systéme. V dôsledku toho je k dispozícii menej energie na zdvihnutie tekutiny na vyššiu hlavu.
Pozrime sa bližšie na kľúčové body na hlave - toková krivka:
- Najlepší bod účinnosti (BEP): Toto je bod na krivke, kde čerpadlo pracuje najefektívnejšie. Pri BEP čerpadlo spotrebúva najmenšie množstvo energie na dodanie konkrétneho prietoku a hlavy. Prevádzka čerpadla v blízkosti BEP nielen šetrí energiu, ale tiež znižuje opotrebenie komponentov čerpadla, čím sa predlžuje jeho životnosť.
- Maximálny prietok: Toto je najvyšší prietok, ktorý môže čerpadlo dosiahnuť, keď je hlava nula. V tomto bode čerpadlo pracuje proti minimálnemu odporu a všetka energia sa používa na presun tekutiny.
- Maximálna hlava: Toto je najvyššia hlava, ktorú môže čerpadlo generovať, keď je prietok nula. V tejto situácii čerpadlo pracuje proti uzavretému ventilu alebo blokovanej zásuvke a všetka energia sa používa na vytváranie tlaku.
Faktory ovplyvňujúce vzťah hlavy - tok
Niekoľko faktorov môže ovplyvniť vzťah hlavy - tok čerpadiel s vlastnými pulzmi. Pochopenie týchto faktorov je rozhodujúce pre presný výber čerpadla a návrh systému.
- Dizajn obežného kolesa: Obežné obežné okno je srdcom čerpadla, zodpovedné za dodanie energie do tekutiny. Dizajn obežného kolesa vrátane jeho priemeru, tvaru čepele a počtu čepelí môže výrazne ovplyvniť výkon pumpy. Väčší priemer obežného kolesa vo všeobecnosti vedie k vyššiemu hlave a prietokom, zatiaľ čo efektívnejší návrh čepele môže zlepšiť účinnosť pumpy.
- Rýchlosť: Rýchlosť, pri ktorej čerpadlo pracuje, má tiež významný vplyv na vzťah hlavy - tok. Podľa zákonov o afinite je prietok priamo úmerný rýchlosti čerpadla, zatiaľ čo hlava je úmerná štvorcovej rýchlosti. To znamená, že zvýšenie rýchlosti čerpadla zvýši prietok aj hlavu, ale hlava sa zvýši rýchlejšie.
- Tekuté vlastnosti: Vlastnosti čerpanej tekutiny, ako je viskozita, hustota a teplota, môžu tiež ovplyvniť výkon pumpy. Napríklad viskóznejšia tekutina bude vyžadovať viac energie na čerpanie, čo bude mať za následok nižší prietok a hlava v porovnaní s menej viskóznou tekutinou.
Dôležitosť vzťahu hlavy - Vzťah toku pri výbere čerpadla
Výber správneho samoobslužného čerpadla pre konkrétnu aplikáciu si vyžaduje dôkladné pochopenie vzťahu hlavy - toku. Analýzou systémových požiadaviek vrátane požadovanej prietokovej rýchlosti a hlavy a ich porovnaním s krivkou prietoku pumpy - prietokom je možné zvoliť čerpadlo, ktoré bude fungovať efektívne a spoľahlivo.
Napríklad, ak systém vyžaduje vysoký prietok pri relatívne nízkej hlave, vhodnejšie by bolo čerpadlo s plochou hlavou - prietok. Na druhej strane, ak systém vyžaduje vysokú hlavu pri nízkom prietoku, lepšou voľbou by bolo čerpadlo so strmou hlavou - toková krivka.
Naše ponuky s vlastným primárnym čerpadlom
Ako dodávateľ čerpadiel s vlastným propagáciou ponúkame širokú škálu čerpadiel na uspokojenie rôznych potrieb našich zákazníkov. Naša produktová zostava zahŕňaVodorovné čerpadloaPump, každý navrhnutý tak, aby poskytoval optimálny výkon v rôznych aplikáciách.
Naše vodorovné čerpadlá s vlastným propagáciou sú ideálne pre aplikácie, v ktorých je priestor obmedzený a vyžaduje sa ľahká údržba. Sú k dispozícii v rôznych veľkostiach a materiáloch, ktoré vyhovujú rôznym požiadavkám na spracovanie tekutín.

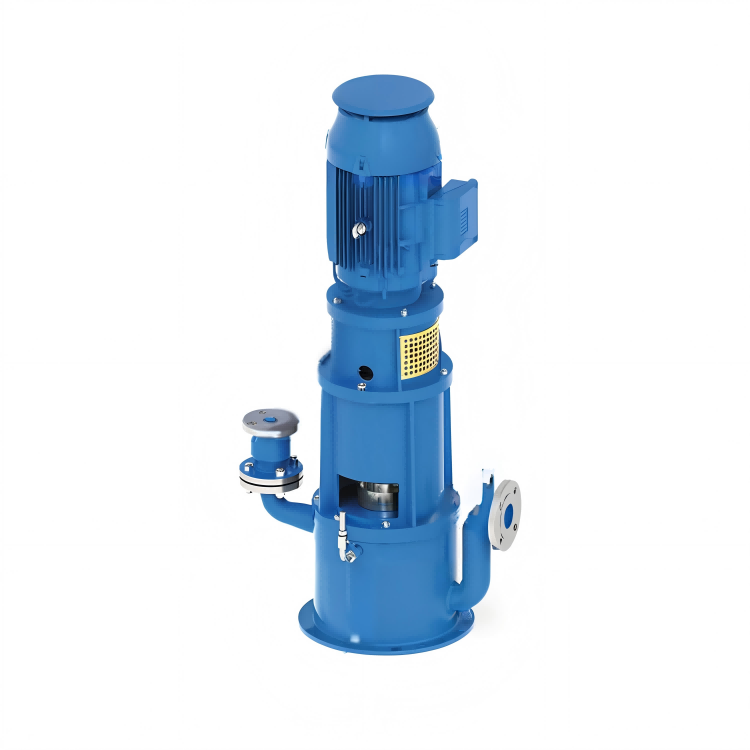

Naše vertikálne samoprimujúce čerpadlá sú na druhej strane vhodné pre aplikácie, kde čerpadlo je potrebné nainštalovať vo vertikálnej polohe, napríklad v čepe alebo studniach. Ponúkajú vynikajúce schopnosti sebaprimovania a dokážu zvládnuť širokú škálu tekutín.
Kontaktujte nás pre vaše potreby čerpadla
Či už hľadáte čerpadlo na samoobslužovanie pre malú aplikáciu alebo veľký priemyselný projekt, náš tím odborníkov je tu, aby pomohol. Môžeme vám pomôcť pri výbere správneho čerpadla na základe vašich konkrétnych požiadaviek a poskytnúť vám všetku potrebnú technickú podporu.
Ak máte záujem dozvedieť sa viac o našich čerpadlách s vlastným prenosom alebo by ste chceli diskutovať o vašom projekte, neváhajte nás kontaktovať. Tešíme sa na príležitosť pracovať s vami a poskytnúť vám najlepšie čerpacie riešenia.
Odkazy
- Karassik, IJ, Messina, JP, Cooper, PT a Heald, CC (2008). Príručka čerpadla. McGraw - Hill.
- Stepanoff, AJ (1957). Odstránené čerpadlá a axiálne prietokové čerpadlá: teória, dizajn a aplikácia. John Wiley & Sons.
