Ako dodávateľ čerpadiel s axiálnym prietokom som sa hlboko podieľal na procese návrhu a vývoja a na vlastnej koži som bol svedkom výziev, ktoré so sebou prináša vytváranie vysokovýkonných čerpadiel s axiálnym prietokom. V tomto blogu sa podelím o niektoré z kľúčových výziev, ktorým čelíme, a o tom, ako pracujeme na ich prekonaní.
Zložitosť hydraulického dizajnu
Jednou z najvýznamnejších výziev pri konštrukcii vysokovýkonných čerpadiel s axiálnym prietokom je dosiahnutie optimálnej hydraulickej účinnosti. Axiálne prietokové čerpadlá pracujú tak, že dodávajú energiu kvapaline prostredníctvom rotácie obežného kolesa, ktoré pozostáva zo série lopatiek. Tvar, uhol a počet týchto lopatiek majú zásadný vplyv na výkon čerpadla.
Navrhnúť lopatky obežného kolesa tak, aby efektívne prenášali energiu do kvapaliny a zároveň minimalizovali straty spôsobené turbulenciou a kavitáciou, je zložitá úloha. Vyžaduje si hlboké pochopenie dynamiky tekutín a používanie pokročilých nástrojov výpočtovej dynamiky tekutín (CFD). CFD simulácie nám umožňujú modelovať tok tekutiny cez čerpadlo a predpovedať jeho výkon v rôznych prevádzkových podmienkach. Tieto simulácie sú však výpočtovo náročné a časovo náročné a na presnú interpretáciu výsledkov si vyžadujú vysokú úroveň odborných znalostí.
Ďalším aspektom hydraulického dizajnu je zabezpečenie stabilnej prevádzky čerpadla v širokom rozsahu prietokov a tlakov. Axiálne prietokové čerpadlá sa často používajú v aplikáciách, kde sa prietok môže výrazne meniť, ako napríklad v zavlažovacích systémoch alebo protipovodňových systémoch. Navrhnúť čerpadlo, ktoré dokáže udržať vysokú účinnosť a stabilitu za týchto premenlivých podmienok, je výzvou. Musíme starostlivo vybrať konštrukciu obežného kolesa a prevádzkové parametre čerpadla, aby sme zabezpečili, že čerpadlo zvládne očakávaný rozsah prietokov bez problémov, ako je oddelenie prietoku alebo kavitácia.
Výber a výroba materiálu
Materiály použité pri konštrukcii čerpadiel s axiálnym prietokom zohrávajú rozhodujúcu úlohu pri ich výkone a životnosti. Najmä obežné koleso je vystavené vysokému namáhaniu a opotrebovaniu v dôsledku prúdenia kvapaliny a otáčania čerpadla. Výber správnych materiálov pre obežné koleso je nevyhnutné na zabezpečenie jeho dlhodobej spoľahlivosti.
Na lopatky obežného kolesa zvyčajne používame zliatiny vysokej pevnosti alebo nehrdzavejúcu oceľ, aby odolali silám a korózii. Tieto materiály však môžu byť drahé a ťažko spracovateľné. Výzvou je aj výroba lopatiek obežného kolesa s požadovanou presnosťou. Čepele musia mať hladký povrch a presné rozmery, aby sa zabezpečil optimálny hydraulický výkon. Akékoľvek nedokonalosti na povrchu čepele môžu viesť k zvýšeniu turbulencií a zníženiu účinnosti.
Okrem obežného kolesa je potrebné z vhodných materiálov vyrobiť aj ďalšie komponenty čerpadla, ako je plášť a hriadeľ. Kryt musí byť dostatočne pevný, aby odolal tlaku kvapaliny a chránil vnútorné komponenty čerpadla. Hriadeľ musí byť schopný prenášať krútiaci moment z motora na obežné koleso bez nadmerného vychýlenia alebo vibrácií.
Kavitácia a erózia
Kavitácia je hlavným problémom čerpadiel s axiálnym prietokom. Vyskytuje sa, keď tlak kvapaliny klesne pod tlak pary, čo spôsobí tvorbu bublín pary. Tieto bubliny sa potom zrútia, keď vstúpia do oblasti vyššieho tlaku, čím sa vytvoria rázové vlny, ktoré môžu poškodiť lopatky obežného kolesa a ďalšie súčasti čerpadla. Kavitácia môže viesť k zníženiu účinnosti, zvýšeniu hluku a vibrácií a predčasnému zlyhaniu čerpadla.
Zabránenie kavitácii vyžaduje starostlivý návrh hydraulického systému čerpadla a výber vhodných prevádzkových podmienok. Musíme zabezpečiť, aby bol tlak na vstupe čerpadla dostatočne vysoký, aby sa zabránilo tvorbe bublín pary. To môže zahŕňať použitie sacieho potrubia s veľkým priemerom alebo inštaláciu pomocného čerpadla na zvýšenie vstupného tlaku.
Erózia je ďalším problémom, ktorý môže ovplyvniť výkon čerpadiel s axiálnym prietokom. Vyskytuje sa, keď kvapalina obsahuje pevné častice, ako je piesok alebo štrk, ktoré môžu opotrebovať lopatky obežného kolesa a ďalšie súčasti čerpadla. Erózia môže znížiť účinnosť čerpadla a zvýšiť nároky na údržbu. Aby sme zabránili erózii, môžeme použiť povlaky alebo obloženia na lopatky obežného kolesa a iné komponenty, aby sme ich chránili pred abrazívnym pôsobením pevných častíc.
Tesnenie a netesnosť
Správne utesnenie je nevyhnutné, aby sa zabránilo úniku kvapaliny z čerpadla. Axiálne prietokové čerpadlá často pracujú pri vysokých tlakoch a akýkoľvek únik môže viesť k strate účinnosti a potenciálnym bezpečnostným rizikám. Tesnenia použité v čerpadle musia byť schopné odolať tlaku a chemickým vlastnostiam kvapaliny.
V čerpadlách s axiálnym prietokom sa používa niekoľko typov tesnení, vrátane mechanických upchávok a upchávkového tesnenia. Mechanické upchávky sú účinnejšie pri predchádzaní úniku, ale sú tiež drahšie a vyžadujú si väčšiu údržbu. Tesnenie upchávky je jednoduchšia a lacnejšia možnosť, ale nemusí poskytovať také dobré tesnenie ako mechanické upchávky.
Výber správneho typu tesnenia pre danú aplikáciu a zabezpečenie jeho správnej inštalácie a údržby je výzvou. Musíme zvážiť faktory, ako je tlak, teplota a chemické zloženie kvapaliny, ako aj prevádzkové podmienky čerpadla.
Systémová integrácia a kontrola
Axiálne prietokové čerpadlá sú často súčasťou väčšieho systému, ako je vodovodná sieť alebo priemyselný proces. Integrácia čerpadla do systému a zabezpečenie jeho správnej prevádzky si vyžaduje starostlivé zváženie požiadaviek systému a vlastností čerpadla.
Musíme sa uistiť, že čerpadlo je kompatibilné s ostatnými komponentmi systému, ako sú potrubia, ventily a ovládače. Prietok a tlak čerpadla musia byť prispôsobené požiadavkám systému, aby sa zabezpečila efektívna prevádzka. To môže zahŕňať úpravu rýchlosti čerpadla alebo otvorenia ventilov na riadenie prietoku.
Okrem toho moderné čerpadlá s axiálnym prietokom často obsahujú pokročilé riadiace systémy na optimalizáciu ich výkonu. Tieto riadiace systémy môžu monitorovať prevádzkové parametre čerpadla, ako je prietok, tlak a teplota, a podľa toho upravovať rýchlosť čerpadla alebo iné prevádzkové parametre. Integrácia týchto riadiacich systémov do čerpadla a celého systému však môže byť zložitá. Musíme zabezpečiť, aby bol riadiaci systém spoľahlivý a ľahko ovládateľný a aby mohol efektívne komunikovať s ostatnými komponentmi systému.
Naše riešenia
V našej spoločnosti sme vyvinuli niekoľko stratégií na prekonanie týchto výziev. Pokiaľ ide o hydraulický dizajn, máme tím skúsených inžinierov, ktorí používajú najnovšie nástroje CFD na optimalizáciu konštrukcie obežného kolesa. V našom laboratóriu vykonávame rozsiahle testovanie, aby sme overili výkon čerpadla a vykonali všetky potrebné úpravy.
Pri výbere materiálu a výrobe úzko spolupracujeme s našimi dodávateľmi, aby sme získavali vysokokvalitné materiály a využívali pokročilé výrobné techniky na zabezpečenie presnosti komponentov. Máme tiež zavedený systém kontroly kvality na kontrolu komponentov v každej fáze výrobného procesu.
Aby sme zabránili kavitácii a erózii, používame pokročilé konštrukčné techniky a materiály. Našim zákazníkom tiež poskytujeme podrobné prevádzkové pokyny, aby sme zaistili, že sa čerpadlo používa v rámci odporúčaného prevádzkového rozsahu.
Pokiaľ ide o tesnenie a netesnosti, ponúkame celý rad riešení tesnení, ktoré spĺňajú špecifické požiadavky každej aplikácie. Naši inžinieri môžu zákazníkom pomôcť vybrať najvhodnejšie tesnenie a poskytnúť podporu pri inštalácii a údržbe.
Pre systémovú integráciu a riadenie máme tím odborníkov, ktorí dokážu v spolupráci so zákazníkmi navrhnúť a implementovať kompletný čerpací systém. Môžeme poskytnúť vlastné riešenia riadenia na optimalizáciu výkonu čerpadla a celého systému.
Záver
Navrhovanie a vývoj vysokovýkonných čerpadiel s axiálnym prietokom je náročná úloha, ktorá si vyžaduje hlboké pochopenie dynamiky tekutín, vedy o materiáloch a výrobných procesov. V našej spoločnosti sme odhodlaní prekonať tieto výzvy a poskytnúť našim zákazníkom najlepšie možné riešenia čerpania.

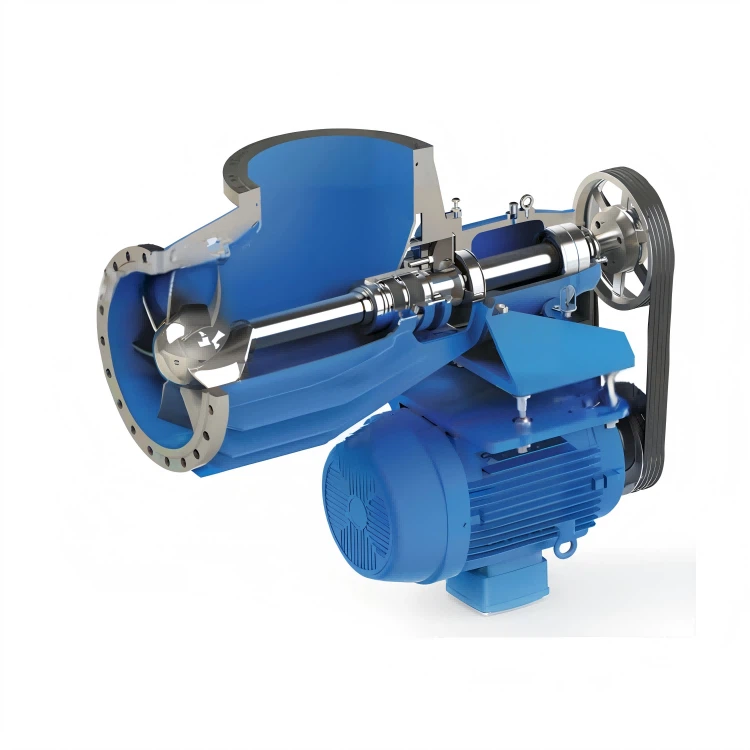

Ak hľadáte čerpadlá s axiálnym prietokom, radi by sme sa o vás dozvedeli. Ponúkame široký sortiment produktov, naprHorizontálne jednostupňové čerpadlá s axiálnym prietokomaZávesné axiálne prietokové čerpadlo. Náš tím odborníkov vám môže pomôcť vybrať správne čerpadlo pre vašu aplikáciu a poskytnúť vám všetku podporu, ktorú potrebujete. Kontaktujte nás ešte dnes a začnite konverzáciu o vašich potrebách čerpania.
Referencie
- Stepanoff, AJ (1957). Odstredivé a axiálne prietokové čerpadlá: teória, dizajn a aplikácia. John Wiley & Sons.
- Idelchik, IE (2007). Príručka hydraulického odporu. CRC Press.
- Gulich, JF (2010). Odstredivé čerpadlá. Springer.
